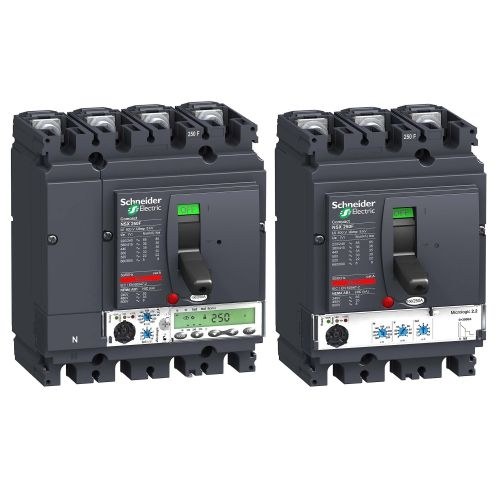

Расширение гаммы автоматических выключателей Compact NSX 100-630А («Шнейдер Электрик»)

Партнер «Аксиомы», компания «Шнейдер Электрик», сособщает о продолжающемся расширении линейки автоматических выключателей Compact NSX 100-630А.

Теперь в гамме выключателей в литом корпусе становятся доступны аппараты на постоянный ток. Большинство аксессуаров и вспомогательных устройств переменного тока автоматических выключателей Compact NSX могут быть использованы в сетях постоянного тока.

Гамма Compact NSX DC стала более насыщенной и в предложении появляются новые автоматические выключатели с отключающей способностью 36 kA.

Выключатели Compact NSX DC могут оснащаться коммункационными опциями для интеграции в сеть Modbus.

Выключатели Compact NSX DC на токи 100-630А заменяет существующую серию Compact NS, поставки которой прекращены в сентябре текущего года.

Краткая инорфмация о выключателях Compact NSX 100-630А для сетей постоянного тока.

Автоматические выключатели Compact NSX постоянного тока используются для защиты электроустановок, а также осуществляют управление ими в сетях низкого напряжения. Данные автоматические выключатели устанавливаются в распределительных щитах в качестве вводных и отходящих аппаратов.

Основные технические характеристики:

а) широкий выбор модификаций выключателей, подходящих для разных применений:

б) 1, 2, 3 и 4 — полюсные выключатели на токи до 160 A
в) 3 и 4 — полюсные выключатели на токи от 250 до 630 A
г) 4 модификации по отключающей способности: F, N, M, S:

-модификация F

• 36 kA в 1-полюсном исполнении для сетей ≤ 250 В
• 36 kA в 2-полюсном исполнении для сетей ≤ 500
• 36 kA в 3 или 4-полюсном исполнении для сетей ≤ 750В

— модификация N

• 50 kA kA в 1-полюсном исполнении для сетей ≤ 250 В

— модификация M

• 85 kA kA в 1-полюсном исполнении для сетей ≤ 250 В
• 85 kA kA в 2-полюсном исполнении для сетей ≤ 500

— модификация S

• 100 kA kA в 2-полюсном исполнении для сетей ≤ 500
• 100 kA в 3 или 4-полюсном исполнении для сетей ≤ 750В

д) ограниченное количество типоразмеров: наличие всего двух межполюсных расстояний (35 и 45 мм) упрощает установку аппаратов в щиты, в корпуса оборудования и т. д.;
е) аксессуары для последовательного или параллельного соединения полюсов аппарата, а также дополнительные элементы изоляции адаптированы к особенностям сети постоянного тока;
ж) стационарное и выдвижное исполнения (3 и 4-полюсные аппараты — тип DC).

Предельная отключающая способность Icu при напряжении 250 В на полюс и L/R = 15 мс(1) (1 полюс: 250 В, 2 полюса: 500 В, 3 полюса: 750 В)

Основные преимущества:

• Полная линейка по номинальным токам и отключающей способности
• Компактные размеры
• Безопасность и простота в управлении
• Соответствие международным и российским стандартам
• Интеграция в сеть Modbus
• Пригодность для работы в условиях загрязнения (III степень промышленного загрязнения)
• Пригодность для эксплуатации в тропическом климате
• Соответствие международным стандартам по защите окружающей среды
• Оптимизированные решения для многих типов сетей постоянного тока (различные варианты решений для последовательного или параллельного соединения полюсов аппаратов).

Спрашивайте новинки в филиалах «Аксиомы».
